前言

“核心技术求真、服务质量取胜”是艾佧始终坚持的经营理念，随着硬组织病理制片的需求不断增多，我们在服务过程中遇到的问题也越来越多，为了能够更好的服务客户，艾佧将沟通中，客户遇到的一些问题进行了汇总，并以Q&A的形式展现，今后我们会定期收集问题并以Q&A方式解答，如果本篇内容对您有所帮助，希望您可以分享给您的朋友。

1.问：骨组织脱水需要注意什么？

答：因骨组织基本由组织间隙，结缔组织、髓腔组织、松质骨和皮质骨等部分组成，软硬相间，结构比较复杂，同时骨组织中皮质骨硬度比较大，组织比较致密。因此对骨组织进行脱水时要注意，一方面要由低浓度酒精开始脱水，比如从40%或50%的浓度开始，且在脱水时尽量不使用无水乙  醇等强脱水剂，因这些脱水剂使用后会增加骨组织的硬度，在经二甲 -苯等透明剂透明后，使骨组织的硬度更大，不利于制片。另一方面，建议对于以皮质骨为主的骨组织透明时，使用收缩性稍弱的脱水剂，如正-丁-醇、氯-仿 等可以兼顾脱水、透明双重作用的透明剂代替二甲-苯，效果会更好。

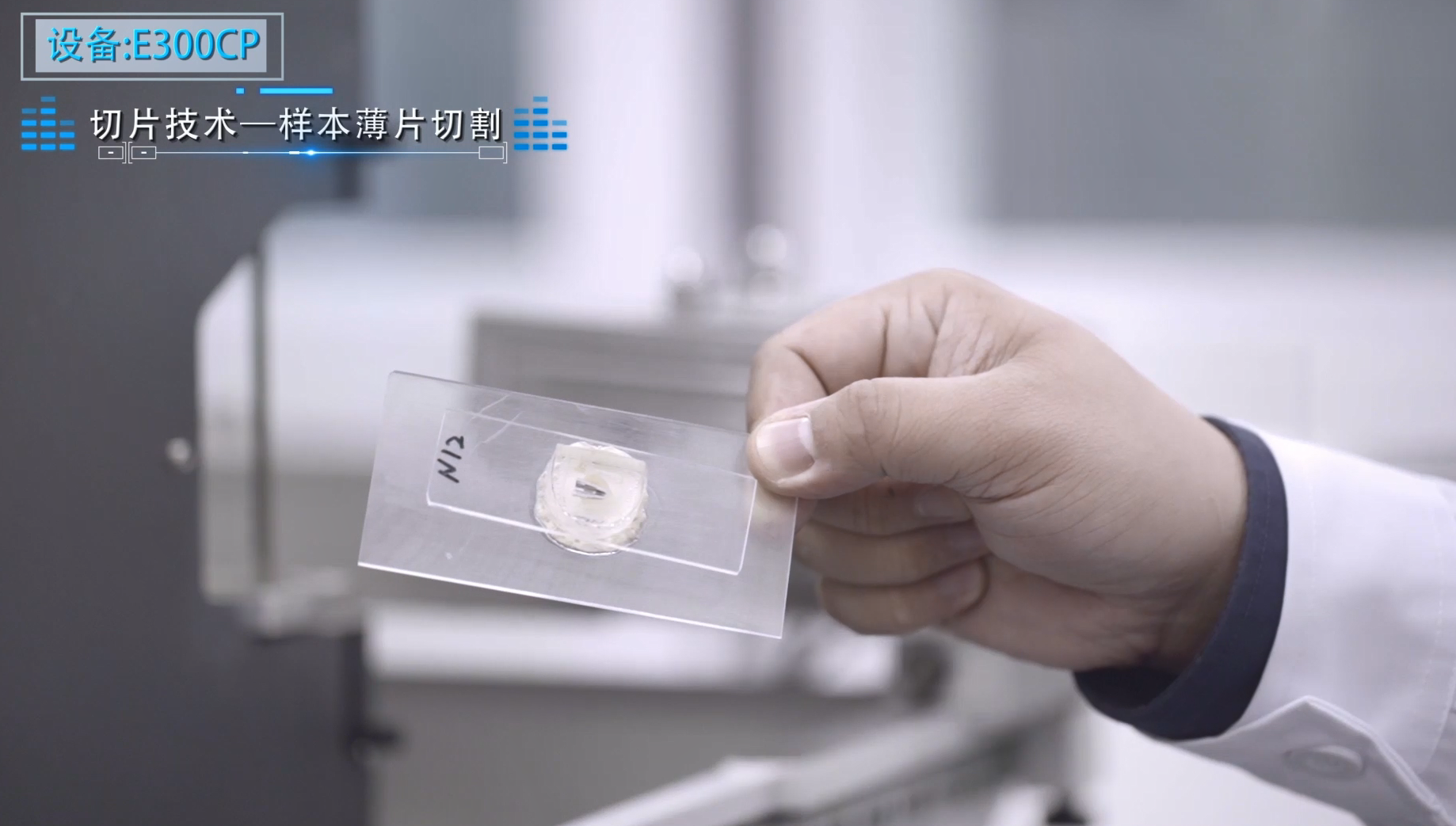

2.问：硬组织磨片实验周期及厚度？

答：硬组织磨片的一般制作周期为2-3个月，有些小组织因脱水时间较短，一个半月可以完成制片。但对于大块组织，或含有较大植体的样本制作时间需要加长。硬组织切磨片一般采用树脂包埋，制片厚度在25微米左右。



3.问：为什么硬组织磨片制作周期较长？

答：因制作硬组织切磨片，组织不能脱钙，且多数都含有植入材料，厚度较一般脱钙骨要厚，因此其脱水及浸润时间会比脱钙骨组织要长。另外，制作硬组织切磨片，工序较多，要求较高，且有些植入材料因其硬度或韧性较大，切磨时间会延长。而普通石蜡切片，因其硬度已很小，一般包埋好的组织每块半小时就可以完成制片。所以硬组织切磨片与普通石蜡切片在处理及制片流程上有较大差别，使得硬组织切磨片的制作周期较长。但如人为的加快或缩短制作和处理周期，会极大影响最终的制片质量。

4.问：哪些标本可以制作硬组织切磨片？

答：应该说，对于含有金属、陶瓷、塑料、纤维、成骨材料、带金属支架血管，不能脱钙的骨组织、牙齿等标本都需制作硬组织切磨片。这些材料在植入组织后因其实验整体性研究的要求，不能从组织内取出植体后再脱钙，且有些材料在取出后会导致组织的碎裂，所以必须通过制作带植体的切磨片，并进行相关染色来完成组织结果的观察。

5.问：组织植入材料有哪些特殊材质，都有什么特点？

答：（１）纯钛材料因其粘性较大，在切割时会发生震动，使植体与组织发生分离，因此切片时速度不要太快；

（２）对于镁或镁合金材料，因其金属活泼性，在使用酸性染色剂染色时，植入材料会发生部分或全部溶解，出现植体变小或者植体消失，因此多采用一些不含酸的染色剂，如甲-苯胺兰、亚甲基蓝酸性品红、VG等染色方法；

（３）二氧化锆、碳化硅等材料因过于坚硬，制作磨片周期较长，且费用较高。

（４）有些高分子复合材料，因其合成试剂与部分脱水、透明或浸润试剂发生反应，在脱水处理过程中发生材料的部分或全部溶解。因此，对于含有此类植入材料的组织，最好提前对材料做预试验，选择合适的脱水剂，避免造成样本损失。
