引文：医疗装备文章来源：中国知网作者：李雪峰１，２， 梁洁１，２，３（通信作者）， 袁暾１，２，

１ 四川医疗器械生物材料和制品检验中心有限公司 （ 四川成都 ６１００６４）；２ 四川大学国家生物医学材料工程技术研究中心 （ 四川成都 ６１００６４）；３ 国家药品监督管理局生物材料器械安全性评价重点实验室 （ 四川成都 ６１００６４）



〔摘   要〕 目的   探讨镍钛合金支架植入后支架内再狭窄和局部组织反应适宜的组织病理学实验性评价方法。 方法 ２０２０ 年 ７ 月， 选取健康实验用普通白猪 ８ 头， 随机将其分为 Ａ 组 （４ 头， 镍钛合金裸支架） 和 Ｂ 组 （４ 头， 镍钛合金覆膜支架）， 于每头猪下腔静脉植入 １ 枚支架， 植入后 ４ 周， 对支架段血管远、 中、 近段进行硬组织切片及 ＨＥ 染色， 观察镍钛合金支架植入后内膜增生程度和狭窄率 、血管重塑和损伤情况    评估血管内皮化及纤维化程度， 并研究局部组织反应情况。 结果 ８ 枚支架成功植入 ８ 头猪下腔静脉， 植入后均健康存活， 未见支架内血栓、 移位及其他并发症。 血管组织形态学测量结果显示， 植入后 ４ 周， 与覆膜支架相比， 裸支架的内膜增生较轻 （ Ｐ ＞ ０. ０５）， 支架狭窄面积百分比、 血管损伤及纤维化记分较低 （Ｐ ＞ ０. ０５）， 血管内皮化稍高 （ Ｐ ＞ ０. ０５）； 两组血管重塑值相近 （ Ｐ ＞ ０. ０５）。 局部组织反应结果显示   裸支架未见明显损伤和纤维化 ， 两组动物在支架 /组织界面处的组织反应相似， 裸支架在新生内膜内的组织反应稍低于覆膜支架。 结论  与覆膜支架相比，  镍钛合金裸支架植入后同样具有良好的生物相容性， 且可在一定程度上减少内膜增生， 避免早期弹性回缩和机械损伤， 促进血管内皮化， 减少血栓形成， 从而预防植入后血管再狭窄现象； 但是， 临床在选择镍钛合金血管支架类型时， 仍需结合应用场景及患者条件进行分析。



关键词：镍钛合金；再狭窄；新生内膜；血管损伤；血管重塑；组织反应 中图分类号：Ｒ 543  文献标志码：Ｂ文章编号：1002 －2376（2022）10 －０001 －06



基金项目：国家重点研发计划 （２０１８ＹＦＣ１１０６８０３）；

四川省科技计划项目 （２０２０ＹＦＳ０４６２）

收稿日期：２０２１ － １１ － ３０



     血管介入支架植入治疗因具有创伤小、 恢复快和疗效好等优势， 近年来被广泛应用于临床。其不仅在以下肢动脉狭窄或闭塞、 肾动脉狭窄、腹主动脉瘤和医源性假性动脉瘤等为代表的动脉疾病中已得到广泛应用， 而且在以布加综合征、静脉畸形和静脉血栓栓塞等为代表的静脉疾病中也得到了广泛应用［１ － ２］ 。但是， 随着应用范围愈加广泛， 血管介入支架植入治疗的缺点愈发明显。在支架植入后， 血管内膜过度增生可引起血管支架内再狭窄， 其不仅成了限制介入治疗发展的主要瓶颈， 还成了影响远期疗效的最主要因素。支架内再狭窄以往多表现在动脉血管内， 包括下肢动脉粥样硬化闭塞支架术后再狭窄［３］ 、 冠心病合并 ２ 型糖尿病患者冠状动脉支架股浅动脉支架术后再狭窄等［４ － ６］ ；且临床已在细胞生物学水平、 分子生物学水平和基因水平等方面对其进行了大量研究。近年来， 随着医学技术的进步和人们生活方式的改变， 由于先、 后天静脉结构和功能异常及其他因素而导致的静脉闭塞或狭窄， 使得静脉不畅、 回流、 静脉压力过高而引起的慢性静脉疾病在成年人中的发病率日益增高［７ － ８］ ， 且随着年龄的增长而不断增高， 因此， 临床增加了对静脉内金属支架的需求， 静脉支架植入后再狭窄也引起了研究者的关注［９］ 。

      与钴合金、 钛合金和不锈钢等传统生物医用金属材料相比， 镍钛合金除了具有优异的形状记忆效应、 良好的力学性能和生物相容性外， 还具有超弹性以及优异的耐磨损和耐腐蚀性能［１０ － １３］ ， 可在人体温度下进行响应和改变， 因此已被广泛应用于医疗器械领域， 如骨科、 口腔、 缝合线、心脑血管、 肝胆胸外等［１４ － １５］ 。随着近年来血管疾病的增加， 镍钛合金逐步被应用于以血管支架为代表的微创植入器械［１６ － １７］ 。目前， 临床上使用的镍钛合金外周血管支架以表面仅进行过抛光和耐腐蚀处理的裸支架为主， 表面多无抑制平滑肌细胞增生的药物涂层， 这使得支架内再狭窄率高达２０％ ～ ６０％ ［１８ － １９］ 。为了预防支架内再狭窄， 确保临床使用效果， 涂层及覆膜技术被应用在支架上。按表面性质， 当前的镍钛合金支架可分为裸支架， 金属表面涂以紫杉、 肝素、 醇或者雷帕霉素等药物的涂层支架［２０］ ， 以及表面覆盖聚四氟乙烯、 聚酯、 涤纶等高分子薄膜材料的覆膜支架等［２１ － ２２］ 。相对而言， 表面经过涂层和覆膜处理的支架较裸支架制作工艺更加复杂， 虽然涂层药物及覆膜被认为可能有助于降低支架内再狭窄的风险， 但对于在血管内较长期留置后是否能够达到预期效果仍存在争议。目前， 国内外对镍钛合金血管支架的研究分别集中在物理学性能［２３ － ２５］ 、 生物相容性［２６ － ２７］ 和耐腐蚀性［２８］ ， 而同时评价不同表面性质支架的生物相容性及支架植入后因早期血管弹性回缩、 血管重塑及内膜过度增生而引起的植入后支架内再狭窄的报道较少， 且有效利用动物实验的组织病理学数据进行综合评估的研究更为缺乏。基于此， 本研究对镍钛合金裸支架与覆膜支架动物植入研究后局部组织反应及血管内再狭窄情况进行了深入的比较， 以期为类似器械的评价方法研究提供线索。

１ 材料与方法

１. １  实验动物

      ２０２０ 年 ７ 月， 选取健康实验用普通白猪 ［ 由上海甲干生物科技有限公司提供， 动物生产许可证号：ＳＣＸＫ （ 沪） ２０１５ － ０００５］ ８ 头， 雌雄不限， 体质量 ６０ ～ ７０ ｋｇ；随机将其分为 Ａ 组 （４ 头， 镍钛合金裸支架）  和 Ｂ  组  （ ４  头，   镍钛合金覆膜支架）。实验动物设施及管理均符合 ＧＢ ／ Ｔ １６８８６. ２ － ２０１１ 《医疗器械生物学评价  第 ２  部分： 动物福利要求。

１. ２ 主要试剂及仪器

      组织染色分化液、 醇溶性伊红染液、 组织染色蓝化液  （ Ｔｈｅｒｍｏ  ＳＣＩＥＮＴＩＦＩＣ，  美国）；  ＥＸＡＫＴ ３００ ＣＰ ／ ４００ ＣＳ 硬组织切磨系统  （ ＥＸＫＴ  Ａｐｐａｒａｔｅ⁃ ｂａｕ ＧｍｂＨ ＆ Ｃｏ. ＫＧ，  德国）；  ＯＬＹＭＰＵＳ  ＶＳ２００ 全玻片扫描系统  （ Ｏｌｙｍｐｕｓ Ｃｏｒｐｏｒａｔｉｏｎ 公司，  日本）。

１. 3  支架植入

      实验动物术前应适应 １ 周 （ 饲养环境及喂养条件）， 确认其进食、 体温、 排泄及精神状态无异常后， 进行局部诱导麻醉， 待麻醉显效后行气管插管机械通气， 连接麻醉机， 使用氧气和异氟烷的混合气体维持麻醉状态，   在彩色多普勒超声引导下行左侧股静脉穿刺，  并植入血管穿刺鞘，  在动物下腔静脉处植入镍钛合金支架 （ 予以每头猪植入 １ 枚支架）；植入后再进行造影， 观察支架植入后支架形态及血管管腔畅通情况。

１. ４ 组织病理形态学观察

      支架植入后 ４ 周， 取出含镍钛合金的支架段血管， 经固定、 脱水、 渗透、 包埋、  硬组织切片以及 ＨＥ 染色， 染色完成后进行全玻片扫描系统扫描，  观察样本完整组织情况，  并选用 ＯｌｙＶＩＡ 切片扫描仪阅读软件进行图像分析；结合组织学划分内弹力膜以内为血管内膜， 内外弹力膜之间为中膜，  结合Ｓｃｈｗａｒｔｚ 等［２９］ 和Ｃａｒｔｅｒ 等［３０］所述的方法，测定支架段血管切片的弹力膜面积、 管腔面积、新生内膜面积； 计算支架中段区域的血管重塑值（ 外弹力板围绕面积／ 近段参考的外弹力板围绕面积），近段和远段区域参考的血管重塑值（内弹力板参考直径／支架中段的内弹力板直径），以及狭窄面积百分比（１－管腔面积／内弹力膜面积×１００％）；每个实验血管的观察指标均取远、近、中３ 段测量的平均值；以内弹力板完整性、内膜和中膜的损伤情况来评估血管损伤情况， 以内皮细胞包绕管腔周径的大小来评估血管内皮化程度，按照ＧＢ／Ｔ １６８８６. ６－２０１５《医疗器械生物学评价第 ６ 部分：植入后局部反应试验》中半定量评价系统评价局部组织生物学反应。

１. ５ 统计学处理

      采用 ＳＰＳＳ１７. ０ 统计软件进行数据分析，所得定量实验数据以ｘ ±ｓ表示，两组间比较采用独立样本 ｔ 检验， Ｐ ＜ ０.０５为差异有统计学意义。

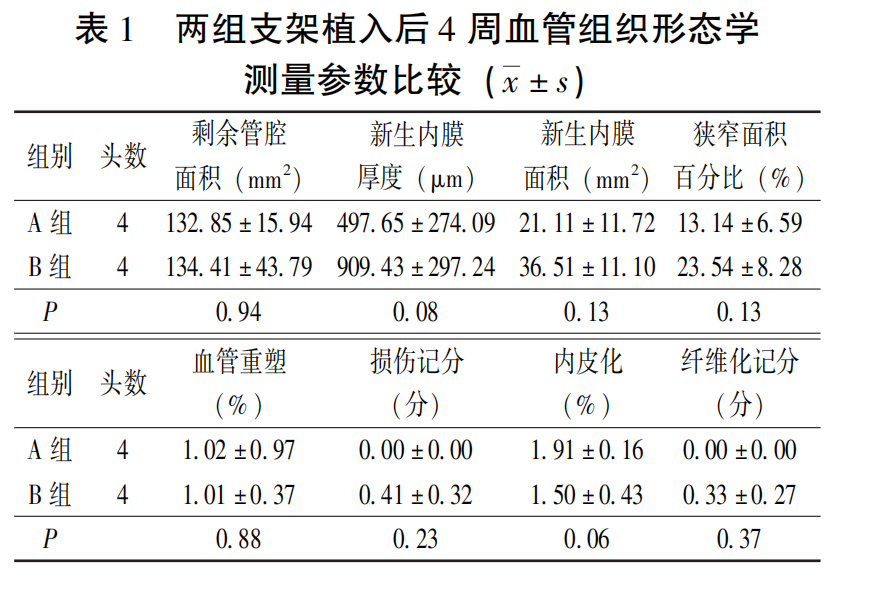

２ 结果２. １ 支架植入结果      ８ 枚支架成功植入 ８ 头猪下腔静脉， 实验期间动物均健康存活， 未见其他并发症；取材结果显示靶血管内未见明显血栓形成， 无管腔内支架移位， 支架段血管与周围组织界限清晰， 无组织粘连 坏死等其他异常。２. ２ 支架植入后血管组织形态学测量结果      内膜增生 （ 表 １ 及图 １ ） ：植入后 ４ 周， Ａ 组 （ 图 １ ａ， ｂ） 的新生内膜厚度均匀， 平滑肌细胞排列整齐， 具有正常的内膜形态；Ｂ 组（ 图 １ ｇ， ｈ） 的新生内膜厚度不均匀且高于 Ａ 组（ Ｐ ＞ ０. ０５ ） ， 平滑肌细胞排列欠整齐， 新生内膜面积小于 Ａ 组 （ Ｐ ＞ ０. ０５ ） ， 剩余管腔面积与Ａ 组相近 （ Ｐ ＞ ０. ０５ ） 。      支架狭窄面积百分比 （ 表１）：植入后４ 周， Ａ组支架狭窄面积百分比低于 Ｂ 组 （ Ｐ ＞ ０. ０５）。血管重塑 （ 表 １）：植入后 ４ 周， Ａ 组血管重塑值与 Ｂ 组相近 （ Ｐ ＞ ０. ０５）。

      血管损伤 （ 表 １ 及图 １）：植入后 ４ 周， Ａ 组（ 图 １ｃ） 血管结构完整， 血管内膜连续， 管壁厚度均匀， 未见明显损伤， 内外弹力板完整清晰； Ｂ 组（ 图 １ｉ） 部分动物血管壁结构出现局部内弹力板断裂， 弹力板不平整， 部分弹力板呈波浪状排列， 中膜受压， 弹力板间隙明显增大， 局部内膜出现剥落， 血管损伤记分高于 Ａ 组 （ Ｐ ＞ ０. ０５）。

      内皮细胞包绕管腔周径 （ 表 １ 及图 １ ）：植入后 ４ 周， Ａ 组 （ 图 １ｄ） 与 Ｂ 组 （ 图 １ｊ） 血管管腔周围均可见内皮细胞包绕， Ａ  组较  Ｂ  组血管内皮化稍高 （ Ｐ ＞ ０. ０５）。

      血管纤维化 （ 表 １ 及图 １ ）：植入后 ４ 周， Ａ 组 （ 图 １ｅ， ｆ） 动物支架均未出现明显纤维化；Ｂ 组 （ 图 １ｋ， ｌ）  部分动物支架出现纤维化， 记分高于 Ａ 组 （ Ｐ ＞ ０. ０５）， 且在新形成较厚的纤维囊壁上可见少量炎性细胞。

２. ３ 支架植入后局部组织反应结果

      植入后４周，Ａ组（图２ａ，ｂ，ｃ）支架／组织界面与新生内膜内可见极少量淋巴细胞、嗜酸性粒细胞和巨噬细胞；Ｂ 组（图 ２ｄ，ｅ） 支架／组织界面与新生内膜内可见极少量淋巴细胞、嗜酸性粒细胞和巨噬细胞， 局部新生内膜内可见以淋巴细胞和嗜酸性粒细胞为主的炎症细胞浸润（图２ｆ）。

３ 讨论

      随着人们生活方式的改变和人口老龄化趋势的加剧， 以心血管和外周动脉疾病为代表的血管类疾病的发病率逐年升高， 这促进了以血管支架植入为代表的介入治疗技术的发展。随着支架介入治疗的推广， 接受介入治疗的患者人数日益增多。然而， 每年仍有相当数量的支架植入后患者再次出现血管阻塞， 需再次行血运重建， 因此，植入后的支架内再狭窄问题逐渐成了限制介入治疗发展的主要瓶颈［３１］ 。有研究跟踪支架植入后的患者发现， 早期传统的金属裸支架植入后狭窄率通常为１５％ ～ ３２％ ， 中远期则可高达 ３８％ ～ ４１％ ［３２］ 。另有研究指出， 有糖尿病背景或在血管分支处行支架植入的患者， 再狭窄率最高可达 ６０％ ［３３］ 。

      当前， 临床普遍认为， 支架植入后血管内再狭窄的原因主要包含以下 ４ 个。（１） 血管内膜的过度增殖在支架再狭窄过程中起关键作用， 有研究指出，  在植入支架的 Ｂｅａｇｌｅ  犬的髂外动脉内［３２］和植入球囊的兔髂动脉内［３４］ ， 术后血管组织中可见以排列紊乱的血管平滑肌细胞及细胞外基质为主要成分的新生内膜， 且血管平滑肌细胞的增殖和迁移在血管再狭窄过程中起关键作用［３５］ ， 平滑肌细胞的增殖在 ４８ ｈ 内可由正常情况下的 １％ 增加至 ２０％ ， 内膜平滑肌细胞的数量在 ２ 周时达到最大值， 其中约 ３０％ 的中膜平滑肌细胞是由中膜迁移至内膜， 因此， 平滑肌细胞的迁移会直接导致新生内膜的增殖［３６－ ３７］。新生内膜的增殖以及厚度在第４周内达到峰值，且在已有内皮覆盖的区域发生增殖的平滑肌细胞的数量在第４周恢复至基线水平［３３］。因此，本研究以４周作为观察时间点来研究支架内再狭窄情况，且以上结果均与本研究中覆膜支架组局部动物靶血管出现内膜增生的情况一致。（２） 作为一种异物， 支架对机体血管管壁存在着持续的机械力作用， 甚至是损伤的风险， 从而激活中性粒细胞、 淋巴细胞和多核巨细胞等多种炎症细胞， 导致炎症细胞靶向血管浸润， 进而引起机体局部炎症反应［３８ － ３９］ 。而血管内皮损伤引起的局部炎症反应则是支架再狭窄的一个重要因素。有研究指出， 在植入支架的兔子的髂动脉中， 内膜增生的厚度与单核细胞的聚集有关， 炎症细胞的聚集在支架植入后的早期可达峰值且其程度与内膜增生相关［３４］ 。在植入支架的猪冠状动脉中， 支架周围炎症细胞的浸润程度与内膜增生的厚度和管腔狭窄率均存在一定的关联［４０］ ， 与本研究中覆膜支架组出现的局部炎症反应观察结果一致。（３） 血管重塑分为扩张型重塑和收缩型重塑， 其中， 收缩型重塑易使血管狭窄加重， 血管损伤后新生内膜过度增生时， 血管即会出现再狭窄。而血管平滑肌细胞的增殖与凋亡是维持血管壁细胞数量相对恒定的一对基本因素， 是血管重塑的细胞学基础［４１］ 。本研究中， 裸支架组血管新生内膜发生重塑， 厚度有所降低， 这与镁合金植入犬的髂外动脉 ６ 个月支架完全降解后的血管重塑结果一致［３２］ 。而覆膜支架组血管出现收缩性重塑现象， 最终出现了血管内再狭窄。（４） 血管内皮细胞的损伤会诱导以炎症因子分泌和单核细胞黏附为特征的炎症反应， 反之， 炎症反应又会影响内皮细胞的正常功能， 进而导致支架内再狭窄的发生， 本研究中的覆膜支架组损伤记分高于裸支架组， 与血管出现的炎症反应相结合， 也证实了这一观点。目前， 临床上用来预防支架内再狭窄而使用的金属支架，   其机制主要是通过支架自身的支撑作用，  有效阻止术后早期血管的弹性回缩，扩大管腔， 并在一定程度上抑制病理学血管重塑而导致的血管管腔收缩变窄， 但由于支架并不能阻止内膜的增生， 若内膜过度增生致使血管腔缩小超过支架造成血管腔扩大的补偿， 则会导致再狭窄的发生［４２］ 。常规的金属材料弹性通常为 ０. ５％ 以下， 而镍钛合金可达 ８％ ［４３］ ， 在介入医疗领域， 超过 ８０％ 的产品利用的是镍钛合金本身的超弹性， 能够自行恢复到支架的开始形状，  将靶病变血管撑开。

      在临床应用中，   镍钛合金因具有独特的形状记忆特性， 可控制合金的相变温度在体温附近 （３６ ℃ ） 或者略高于体温， 使其更好地恢复预定形状并固定在原位， 操作简单， 预后效果好［４４ － ４５］ 。本研究中，  覆膜支架组损伤后的血管结构破坏严重， 有炎症细胞浸润， 具有新生内膜，  厚度不均，  有炎症细胞浸润， 平滑肌细胞排列紊乱， 弹力纤维板不平整， 且板间隙增大明显， 部分呈波浪状排列， 这与植入球囊损伤后大鼠颈动脉组织表现结果一致［４６］ 。镍钛合金支架可抑制移植静脉内膜增生， 减轻移植静脉管腔狭窄程度，   这与双层自体静脉外支架颈外静脉植入后对靶血管的影响结果一致［４７］ 。本研究中镍钛合金裸支架组术后出现的狭窄率仅为 13.14％ ， 远低于覆膜支架狭窄率， 说明镍钛合金裸支架与传统的裸支架不同， 不易引起支架内再狭窄。在术后早期， 覆膜支架可在一定程度上阻止内膜增生， 但在术后中远期， 覆膜支架是否能持续抑制内膜增生， 预防血管再狭窄， 尤其是在血管建模缺口处保持较好的治疗效果， 需要进行进一步研究。 但在本研究中，  与覆膜支架组相比，  镍钛合金裸支架组在抑制内膜增生、降低狭窄率、 减轻内皮损伤和炎症反应方面仍体现出一定的优势。然而， 对于镍钛合金支架在预防支架内再狭窄中的远期应用效果和具体支架类型的选择， 临床尚需结合应用场景及患者条件进行深入研究。


参考文献：

［1］ 葛志通， 李建初. 超声介入治疗在血管疾病中的应用 ［ Ｊ］ . 协和医学杂志， ２０２０， １１ （１）：６２ － ６７.

［2］韩建超，  李中华，  王瑾晔 .   镍钛合金材料在腔静脉滤器中的应用 ［Ｊ］ . 中国医疗设备， ２０１６， ３１ （４）：７５ － ８０.

［3］张承圣，  谢锐，  文飞.  下肢动脉粥样硬化闭塞支架术后再狭窄研究进展 ［ Ｊ］ . 中国动脉硬化杂志，２０１８， ２６ （５）： ５２５ － ５３０.

    ［ 4 ］郭一洁， 陈宇翔， 司全金. 冠心病合并 ２ 型糖尿病患者冠状动脉支架置入术后支架内再狭窄的影响因素研究 ［ Ｊ］ . 实用心脑肺血管病杂志， ２０１６，２４ （３）： １５ － １８.



［５］李方超. 冠脉支架术后再狭窄危险因素的临床分析 ［ Ｄ］ . 长春： 吉林大学， ２０１４.

［６］杨耀博. 股浅动脉支架置入术后再狭窄的危险预测因子———平均血小板体积  ［ Ｄ］  .  沈阳：  中国医科大学， ２０２０.

［７］胡紫宜，  苟菊香，  周倩 .   慢性静脉疾病生活质量量表的比较分析 ［Ｊ］ . 现代临床护理， ２０１９， １８ （４）：７０ － ７６.

［８］章杰，  张喜成.  血栓性髂静脉狭窄的诊疗现状与趋势 ［Ｊ］ . 中国普外基础与临床杂志， ２０１９， ２６ （３）：３６９ － ３７３.

［9］毛由军. 髂静脉狭窄支架植入后支架内再狭窄机制的动物实验研究 ［ Ｄ］ . 苏州： 苏州大学， ２０１８.

［10］尹玉霞， 王鲁宁， 郝树斌， 等 .  医用镍钛记忆合金在微创介入领域的应用 ［ Ｊ］ . 中国医疗设备，２０１９， ３４ （６）： １５３ － １５６.

［１１］马嘉丽， 于振华， 朱明，  等.  镍钛合金血管支架性能研究综述 ［ Ｊ］ . 金属功能材料， ２０１５， ２２ （２）：５６ － ５９.

［１２］王成健， 孟增东， 张玉勤， 等 . 镍钛形状记忆合金的生物相容性研究进展 ［ Ｊ］ . 生物骨科材料与临床研究， ２０１６， １３ （１）：６５ － ６８， ７２.［１３］ 刘礼华， 杨恒， 王利明，  等 .  镍钛形状记忆合金应用及产业化现状 ［ Ｊ］ . 新材料产业， ２００２ （８）：２９ － ３２.

［１４］   Ｊａｎｉ  ＪＭ，   Ｌｅａｒｙ  Ｍ，   Ｓｕｂｉｃ  Ａ，   ｅｔ  ａｌ. Ａ  ｒｅｖｉｅｗ  ｏｆ ｓｈａｐｅ  ｍｅｍｏｒｙ  ａｌｌｏｙ  ｒｅｓｅａｒｃｈ，  ａｐｐｌｉｃａｔｉｏｎｓ  ａｎｄ  ｏｐ⁃ ｐｏｒｔｕｎｉｔｉｅｓ  ［ Ｊ］   . Ｍａｔｅｒ  Ｄｅｓｉｇｎ，  ２０１４ ，  ５６   （ ４ ） ：１０７８ － １１１３.

［１５ ］  Ｄｕｅｒｉｇ  Ｔ. Ｔｉｔａｎｉｕｍ  ｉｎ  Ｍｅｄｉｃａｌ  ａｎｄ  Ｄｅｎｔａｌ  Ａｐｐｌｉｃａ⁃ ｔｉｏｎｓ  ［ Ｍ ］   . Ｓａｗｓｔｏｎ  Ｃａｍｂｒｉｄｇｅ：  Ｗｏｏｄｈｅａｄ  Ｐｕｂ⁃ｌｉｓｈｉｎｇ， ２０１８ ： ５５５ － ５７０.

［１６］崔跃， 张宝祥， 马连彩， 等 .  镍钛合金在医疗器械领域应用和表面改性研究进展 ［ Ｊ］ . 材料导报， ２０１７， ３１ （ Ｓ２）：１９７ － ２００.

［１７］  Ｈｏｌｍａｎ Ｈ，  Ｋａｖａｒａｎａ ＭＮ， Ｒａｊａｂ ＴＫ. Ｓｍａｒｔ ｍａｔｅｒｉａｌｓ ｉｎ  ｃａｒｄｉｏｖａｓｃｕｌａｒ  ｉｍｐｌａｎｔｓ：  Ｓｈａｐｅ  ｍｅｍｏｒｙ  ａｌｌｏｙｓ  ａｎｄ ｓｈａｐｅ  ｍｅｍｏｒｙ  ｐｏｌｙｍｅｒｓ  ［ Ｊ ］  . Ａｒｔｉｆ  Ｏｒｇａｎｓ，  ２０２１， ４５ （５）：４５４ － ４６３.

［ １８ ］   Ｔｓｕｊｉｍｕｒａ  Ｔ，  ｌｉｄａ  Ｏ，  Ｆｕｊｉｔａ  Ｍ，  ｅｔ  ａｌ. Ｔｗｏ  －  ｙｅａｒ ｃｌｉｎｉｃａｌ ｏｕｔｃｏｍｅｓ  ｐｏｓｔ  ｉｍｐｌａｎｔａｔｉｏｎ  ｏｆ  ＥｐｉｃＴＭ  ｓｅｌｆ － ｅｘｐａｎｄｉｎｇ Ｎｉｔｉｎｏｌ ｓｔｅｎｔｓ ｆｏｒ ｔｈｅ ａｏｒｔｏｉｌｉａｃ ｏｃｃｌｕｓｉｖｅ ｄｉｓ⁃ ｅａｓｅ ｉｎ ｐａｔｉｅｎｔｓ ｗｉｔｈ ｐｅｒｉｐｈｅｒａｌ ａｒｔｅｒｉａｌ ｄｉｓｅａｓｅ  ［ Ｊ］  . Ｊ Ａｔｈｅｒｏｓｃｌｅｒ Ｔｈｒｏｍｂ，  ２０１８，  ２５  （４）：  ３４４ － ３４９.

［１９］  Ｔｓｕｔｓｕｍｉ Ｍ，  Ｍｕｒａｍａｔｓｕ Ｔ，  ｌｓｈｉｍｏｒｉ Ｈ，  ｅｔ ａｌ. ＴＣＴＡＰ Ａ － １００ ｃｌｉｎｉｃａｌ ｏｕｔｃｏｍｅ ｏｆ ｄｒｕｇ － ｅｌｕｔｉｎｇ ｓｔｅｎｔ ｉｍｐｌａｎ⁃ ｔａｔｉｏｎ ｆｏｒ ｄｉａｂｅｔｉｃ ｐａｔｉｅｎｔｓ ｗｉｔｈ ｆｅｍｏｒｏｐｏｐｌｉｔｅａｌ ｄｉｓｅａｓｅ ｉｎ ｃｏｍｐａｒｉｓｏｎ  ｗｉｔｈ  ｂａｒｅ  ｍｅｔａｌ  ｓｔｅｎｔ  ［ Ｊ］  . Ｊ  Ａｍ  ＣｏｌｌＣａｒｄｉｏｌ，  ２０１５，  ６５  （１７）：  Ｓ５３ － Ｓ５４.Ｃａｒｄｉｏｌ，  ２０１５，  ６５  （１７）：  Ｓ５３ － Ｓ５４.

［２０］黄亚. 磷酸胆碱支架抑制猪冠状动脉支架内再狭窄的研究 ［ Ｄ］ . 北京： 中国人民解放军军医进修学院， ２０１０.

［２１］马福秋. 镍钛合金表面银基复合镀层的制备与性能研究 ［ Ｄ］ . 哈尔滨： 哈尔滨工程大学， ２０１２. 薛雯. 复合编织血管支架物理力学性能研究 ［Ｄ］ . 上海： 东华大学， ２０１９.

［２2］薛雯. 复合编织血管支架物理力学性能研究 ［Ｄ］ . 上海： 东华大学， ２０１９.



［２3］陶单单.  高耐疲劳 ＮｉＴｉ 合金外周血管支架的结构设计研究 ［ Ｄ］ . 重庆： 重庆理工大学， ２０２０.

［２４］  Ｖａｎｔａｄｏｒｉ Ｓ，  Ｃａｒｐｉｎｔｅｒｉ Ａ，  Ｄｉ Ｃｏｃｃｏ Ｖ. Ｆａｔｉｇｕｅ ａｎａｌｙｓｉｓ ｏｆ ａ ｎｅａｒ － ｅｑｕｉａｔｏｍｉｃ ｐｓｅｕｄｏ － ｅｌａｓｔｉｃ ＮｉＴｉ ＳＭＡ  ［Ｊ］  . Ｔｈｅｏｒ Ａｐｐｌ Ｆｒａｃｔ Ｍｅｃ， ２０１８， ９４  （１）： １１０ － １１９.

［２５］  Ｓｏｎｇ ＭＧ，  Ｓｕ ＹＹ，  Ｌｉ Ｃ，  ａｔ ｅｌ. Ｅｖａｌｕａｔｉｏｎ ｏｆ ｔｈｅ ｍｅ⁃ ｃｈａｎｉｃａｌ ｐｒｏｐｅｒｔｉｅｓ ａｎｄ ｃｌｉｎｉｃａｌ ａｐｐｌｉｃａｔｉｏｎ ｏｆ ｎｉｃｋｅｌ – ｔｉｔａｎｉｕｍ ｓｈａｐｅ  ｍｅｍｏｒｙ  ａｌｌｏｙ  ｓｃａｐｈｏｉｄ ａｒｃ  ｎａｉｌ  ［ Ｊ］  .

Ｅｎｇ Ｌｉｆｅ Ｓｃｉ， ２０２１， ２２ （５）： ２９４ － ３０２.

［２６］ 黄朝霞 . 镍钛合金心血管支架电解抛光工艺及生物兼容性研究 ［Ｄ］ . 淄博：山东理工大学， ２０２０.

［２７］ 白继岳， 徐永清， 何晓清， 等 . 镍钛形状记忆合金生物相容性及其表面改性研究进展 ［ Ｊ］ . 中国

修复重建外科杂志， ２０１８， ３２ （８）：１０９１ － １０９５.

［ ２８ ］   Ｐｅｒｉｎｅｔｔｉ  Ｇ，  Ｃｏｎｔａｒｄｏ  Ｌ，  Ｃｅｓｃｈｉ  Ｍ，  ｅｔ  ａｌ. Ｓｕｒｆａｃｅ ｃｏｒｒｏｓｉｏｎ ａｎｄ ｆｒａｃｔｕｒｅ  ｒｅｓｉｓｔａｎｃｅ  ｏｆ ｔｗｏ  ｎｉｃｋｅｌ － ｔｉｔａｎｉ⁃ ｕｍ － ｂａｓｅｄ  ａｒｃｈｗｉｒｅｓ  ｉｎｄｕｃｅｄ  ｂｙ  ｆｌｕｏｒｉｄｅ，  ｐＨ，  ａｎｄ ｔｈｅｒｍｏｃｙｃｌｉｎｇ. Ａｎ ｉｎ ｖｉｔｒｏ ｃｏｍｐａｒａｔｉｖｅ ｓｔｕｄｙ  ［ Ｊ］  . Ｅｕｒ Ｊ Ｏｒｔｈｏｄｏｎｔｉ，  ２０１２，  ３４  （１）：  １ － ９.

［２９］  Ｓｃｈｗａｒｔｚ  ＲＳ，  Ｅｄｅｌｍａｎ  ＥＲ，  Ｃａｒｔｅｒ  Ａ. Ｄｒｕｇ － ｅｌｕｔｉｎｇ ｓｔｅｎｔｓ  ｉｎ  ｐｒｅｃｌｉｎｉｃａｌ  ｓｔｕｄｉｅｓ：  ｒｅｃｏｍｍｅｎｄｅｄ  ｅｖａｌｕａｔｉｏｎ ｆｒｏｍ ａ ｃｏｎｓｅｎｓｕｓ ｇｒｏｕｐ  ［ Ｊ］  . Ｃｉｒｃｕｌａｔｉｏｎ，  ２００２，  １０６（１４）： １８６７ － １８７３.

［ ３０ ］   Ｃａｒｔｅｒ  ＡＪ，  Ａｇｇａｒｗａｌ  Ｍ，  Ｋｏｐｉａ  ＧＡ，  Ｌｏｎｇ  －  ｔｅｒｍ ｅｆｆｅｃｔｓ ｏｆ ｐｏｌｙｍｅｒ － ｂａｓｅｄ，  ｓｌｏｗ － ｒｅｌｅａｓｅ，  ｓｉｒｏｌｉｍｕｓ － ｅｌｕｔｉｎｇ ｓｔｅｎｔｓ ｉｎ ａ ｐｏｒｃｉｎｅ ｃｏｒｏｎａｒｙ ｍｏｄｅｌ  ［Ｊ］  .  Ｃａｒｄｉ⁃

ｏｖａｓｃｕｌａｒ ｒｅｓｅａｒｃｈ， ２００４， ６３ （４）： ６１７ － ６２４.

［３１］李方超. 冠脉支架术后再狭窄危险因素的临床分析 ［ Ｄ］ . 长春：吉林大学， ２０１４.

［３2］夏永辉， 任玲， 徐克， 等 .  镁合金血管支架置入后内膜增生特点 ［ Ｊ］ . 介入放射学杂志， ２０１４， ２３ （２）：１３２ － １３５.

［３3］胡忠洲. 可降解涂层紫杉醇洗脱支架在猪外周动脉模型中的研究 ［ Ｄ］ . 北京：清华大学， ２０１６. 牟亚汝. 阿托伐他汀对糖尿病下肢动脉硬化 ＰＴＡ 术后再狭窄影响的实验研究 ［ Ｄ］ . 济南：山东大学 ， ２０１７.

［３4］许祥玉. ＭＲＳＰ 对大鼠颈动脉球囊损伤后内膜增生的作用与机制研究 ［ Ｄ］ . 武汉：华中科技大学 ， ２０１９.

［３5］许祥玉. ＭＲＳＰ 对大鼠颈动脉球囊损伤后内膜增生的作用与机制研究 ［ Ｄ］ . 武汉：华中科技大学 ， ２０１９.

［３６ ］   Ｈａｎｋｅ  Ｈ，  Ｓｔｒｏｈｓｃｈｎｅｉｄｅｒ  Ｔ，  Ｏｂｅｒｈｏｆｆ  Ｍ，  ｅｔ  ａｌ. Ｔｉｍｅ

ｃｏｕｒｓｅ ｏｆ ｓｍｏｏｔｈ ｍｕｓｃｌｅ ｃｅｌｌ ｐｒｏｌｉｆｅｒａｔｉｏｎ ｉｎ ｔｈｅ ｉｎｔｉｍａ ａｎｄ ｍｅｄｉａ ｏｆ ａｒｔｅｒｉｅｓ ｆｏｌｌｏｗｉｎｇ ｅｘｐｅｒｉｍｅｎｔａｌ ａｎｇｉｏｐｌａｓｔｙ  ［Ｊ］  . Ｃｉｒｃ Ｒｅｓ，  １９９０，  ６７  （３）： ６５１ － ６５９.



［３７］  Ａｍｍａｎｎ ＫＲ，  Ｄｅｃｏｏｋ ＫＪ，  Ｔｒａｎ ＰＬ，  ｅｔ ａｌ. Ｃｏｌｌｅｃｔｉｖｅ ｃｅｌｌ ｍｉｇｒａｔｉｏｎ ｏｆ  ｓｍｏｏｔｈ  ｍｕｓｃｌｅ  ａｎｄ  ｅｎｄｏｔｈｅｌｉａｌ  ｃｅｌｌｓ：ｉｍｐａｃｔ ｏｆ ｉｎｊｕｒｙ ｖｅｒｓｕｓ ｎｏｎ － ｉｎｊｕｒｙ ｓｔｉｍｕｌｉ ［ Ｊ］  . Ｊ Ｂｉｏｌ Ｅｎｇ， ２０１５ （９）： １９.

［３8 ］马春婴， 王贺， 罗明华， 等.  支架置入后再狭窄病生机制及其防治的中西医研究进展 ［Ｊ］ .  世界科学技术 － 中医药现代化， ２０１５， １７ （２）： ３１１ － ３１８.

［３９］ 李巍， 黄岚. ＰＣＩ 术后再狭窄的病理生理及其危险因素 ［ Ｊ］ . 中国动脉硬化杂志， ２０１３， ２１ （ ４ ）： ３７５ － ３８０.

［4 0］丁付燕， 吕志前， 邹榕江， 等 .  聚乳酸聚碳酸酯共聚物涂层紫杉醇洗脱支架预防小型猪血管支架内再狭窄的实验研究 ［ Ｊ］ . 中国心血管杂志，２０１１， １６ （１）： ３９ － ４３.

［４1 ］徐锐. 重塑在血管成形术后再狭窄过程中作用和机制的实验 研 究 ［ Ｄ ］ . 天 津： 天 津 医 科 大学 ， ２００５.

［４2 ］布伦. 罗格列酮对血管再狭窄影响的动物实验和临床研究 ［ Ｄ］ . 西安： 中国人民解放军第四军医大学， ２００７.

［４３］  Ｍｕｒａｋａｍｉ  Ａ. Ｔｏｗａｒｄｓ  ｔｈｅ  ａｐｐｌｉｃａｔｉｏｎ  ｏｆ  ｅｎｄｏｖａｓｃｕｌａｒ ｔｒｅａｔｍｅｎｔ ｆｏｒ  ｓｕｐｅｒｆｉｃｉａｌ  ｆｅｍｏｒａｌ  ａｒｔｅｒｙ  ［ Ｊ］  . Ｃｉｒｃ  Ｊ， ２０１８， ８２ （５）： １２５３ － １２５４.

［４4 ］李艳艳. 镍钛形状记忆合金及其在小动物临床上的应用前景 ［ Ｊ］ . 中国兽医杂志， ２０１６， ５２ （９）：６３ － ６５.

［４５］  Ｒｅｄｄｙ Ｄ. Ｓｈａｐｅ Ｍｅｍｏｒｙ Ａｌｌｏｙｓ  ［ Ｊ］  . ＩＪＥＲＡ，  ２０１６， ６ （７）： ５６ － ５８.

［４6 ］陈乙菲. 基于 ＣａＮ ／ ＮＦＡＴ 信号途径探讨血府逐瘀汤治疗血管损伤后内皮增生的作用机制研究 ［ Ｄ］  . 长春： 长春中医药大学， ２０２０.

［４７］ 郭明珂. 预防移植静脉内膜增生和再狭窄的实验研究 ［ Ｄ］ . 石家庄： 河北医科大学， ２０１０.

（所载文/图等内容均以为公众传播有益的参考信息为目的，并不意味着赞同作者观点，亦不对文中内容的科学性等作任何形式的保证。文章来源于网络，如有侵权请与我们联系删除。）
